Pegel-Leistung-Rechner
Berechnung des Schalldruckpegels und der Leistung auf einen bestimmten Hörabstand.

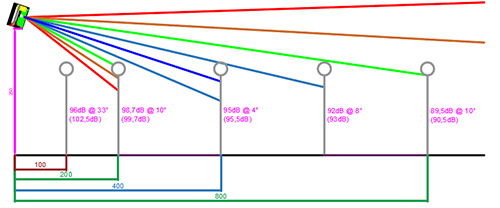

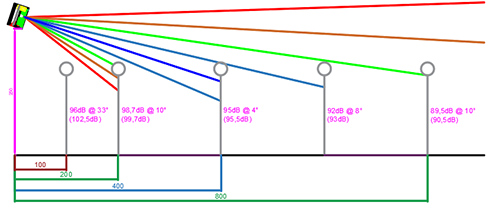

Verstärkerleistung für SPL & Entfernung berechnen
Wieviel Leistung benötigen Lautsprecher um auf einen gewünschten Schalldruckpegel im Hörabstand zu kommen?
Dieser Rechner berechnet dir die benötigte Verstärkerleistung.
Zudem berechnet er den max Schalldruckpegel und Pegel auf Entfernung.
Weitere Erläuterungen findest du unterhalb des Rechners.
| Werte des Lautsprechers | ||||
| SPL 1W/1m: | dB | Art: | ||
| Impedanz: | Ohm | Subwoofer: | Stk. | |
| Belastbarkeit: | W | SPL entspricht Halbraum (Sub) | ||
| Subs in Reihe geschaltet | ||||
| Linienschallquelle | ||||
| Array-Länge: | cm | Array-Freq: | Hz | |
| Werte der Abhörposition | ||||
| Wunschpegel | dB | Boden | ||
| Hörabstand Ha | cm | Rückwand | ||
| Zusätzliche Dynamik | dB | Seitenwand | ||
| Raumwinkel Realistisch | ||||
| Errechnete Werte | ||||
| SPL 1m: | dB | Leistung rms: | W | |
| SPL Ha: | dB | An Impedanz: | Ohm | |
| MAX SPL 1m: | dB | Leistung mit Dynamik: | W | |
| MAX SPL Ha: | dB | Vrms (+Dyn): | V | |
| Crest: | Headroom: | dB | ||
| +dB durch Raumwinkel: | dB | Vpeak (+Dyn): | Vp | |
| Array-Grenze: | m | Grenze f/3: | m | |
| Hinweis: | Hinweis: | |||
Kennschalldruckpegel - Umrechner |
||||
| Spannung | Impedanz | Ergebnis | ||
| V | Ω | W | ||
| Pegel | Entfernung | |||
| dB | Mtr. | dB 1W/1m | ||
|
|
||||
Erklärung:
Allgemeines |
|
|
Zusatzoptionen in Lila sind nur für Subwoofer (Dropdown). Die Boxen für Raumwinkel werden nur für Subwoofer berechnet. Zusatzoptionen in Blau sind nur für Topteile (Dropdown). |
|
Werte des Lautsprechers |
|
| SPL 1W/1m | Der übliche Kennschalldruckpegel bei 1W auf 1 Meter. Beachte die V Angabe im Datenblatt, wurde z.B. ein 4 Ohm Subwoofer mit 2,83V/1m gemessen, entspricht dies schon 2W/1m. |
| Impedanz | Die nominelle Impedanz des Lautsprechers. Für genauere Ergebnisse kann man gerne auch Zmin eingeben. |
| Belastbarkeit | Die elektrische Belastbarkeit wird in RMS oder AES angegeben |
| SPL entspricht Halbraum |
Oftmals wird der Kennschalldruckpegel von Subwoofern im Halbraum angegeben (Halfspace / 2pi) Dieser Rechner zieht diese üblichen 6dB direkt vom Kennschalldruckpegel ab, wählt man bei der Aufstellung einen Raumwinkel, wird dies wieder aufgerechnet. |
| Subs in Reihe |
Parallel oder in Reihe verschaltete Subwoofer |
| Linienschallquelle |
Aktivieren bei Verwendung eines (Line-)Arrays Mit Eingabe der Gesamtlänge des Arrays und zugehöriger Kopplungsfrequenz zur Berechnung des Nahfeldes. |
Abhörposition |
|
| Wunschpegel | Der gewünschte Pegel für das nachfolgende Feld |
| Hörabstand | In diesem Abstand wird mit dem obigen Wunschpegel gehört |
| Dynamik | Zusätzlich gewüschter Dynamikumfang, wird nur bei "Leistung mit Dynamik" und Vrms & Vpeak mit ausgewertet. Beachte: Die zusätzliche Dynamik wird nicht mit in die SPL-Ergebnisse eingerechnet! Schaue anhand des Max-SPL, ob dein Lautsprecher noch genügend Reserven hat. |
| Raumwinkel |
Die obigen Rauminkel werden statt mit 6dB mit praxisnäheren 4-5dB gerechnet. Raumwinkel werden nur berechnet falls als Art "Subwoofer" gewählt wurde. |
Errechnete Werte |
|
| SPL | Schalldruckpegel auf 1m Entfernung und im Hörabstand Ha. |
| MAX SPL | Maximal möglicher Schalldruckpegel auf 1m und im Hörabstand innerhalb RMS-Belastbarkeit. |
| Headroom | dB Reserven an Hörposition. Kann als Dynamik genutzt werden. |
| Leistung | Die benötigste RMS-Leistung vom Verstärker, um den gewünschten Pegel im Hörabstand zu erreichen. |
| Impedanz | Die am Verstärker anliegende Impedanz bei entsprecher RMS-Leistung. |
| Leistung mit Dynamik |
Die benötigte RMS-Leistung für zusätzliche Dynamik. |
| Volt | Die vom Verstärker benötigte RMS- und Peak-Spannung |
| Crest | Gewünschter Crestfaktor zur Berechnung der Peak-Spannung. 3dB entspricht einem Sinussignal, mit 6dB wird AES Belastbarkeit ermittelt, mit 12dB oft Verstärkerleistung. |
| dB durch Raumwinkel |
Der Pegelzugewinn durch Raumwinkel/Aufstellung. |
| Array-Grenze | Bis zu dieser Entfernung (in Metern) breitet sich der Schall als Zylinderwelle mit nur -3dB Pegelverlust pro Entfernungsverdopplung aus. Ab diesem Übergangspunkt fällt der Schall wieder ab wie eine normale Punktschallquelle (-6dB). Das Feld Grenze bei f/3 zeigt an, ab welcher Entfernung dieser Effekt bei einem Drittel der Frequenz bereits nachlässt. |
